平衡孔板流量计的原理和优势
发布日期:2024-11-01 作者: 点击:
平衡孔板流量计是一种基于流体动力学原理的流量测量仪表,它在标准孔板和流动调整器的基础上研发而成,属于节流式流量传感器的一种。以下是关于平衡孔板流量计的详细介绍:
一、组成结构

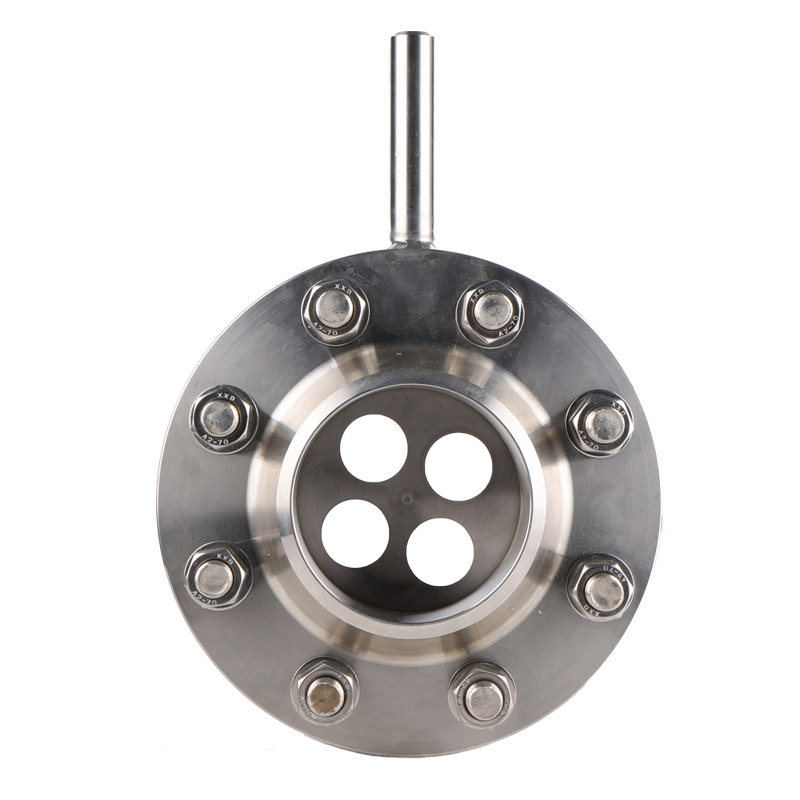

平衡孔板流量计由孔板、上下游法兰、测压管路和差压变送器组成。孔板通常由一块板材制成,并在中心位置设有一个孔,用于流体通过时产生节流效应。测压管路将上下游法兰连接起来,确保流体通过孔板时的正常流动。差压变送器则用于测量流体通过孔板时产生的压力差。
二、工作原理
平衡孔板流量计的工作原理基于流体通过孔板时的动量守恒定律和质量守恒定律。当流体从上游流向下游时,必须通过孔板,此时会产生压力差。根据Bernoulli定理,压力差会导致流体流速的变化。为了使流量计能够准确测量流体的流量,需要保持两侧的压力差尽量小且相等。
为实现这一目的,平衡孔板流量计在孔板的上游和下游分别设置有静压口。静压口与孔板的连接通过细长管路实现,以便在接触过程中压力的平稳变化。静压口采集到的压力信号经过差压变送器进行转换和放大后,可以得到相应的压力值。根据流速和压力之间的关系,通过计算可以获得流体通过孔板的流量。
三、特点
测量精度高:平衡孔板流量计采用先进的测量技术和结构设计,能够实现高精度的流量测量。
直管段要求低:与标准孔板相比,平衡孔板流量计对上下游直管段的要求较低,安装更为方便。
压力损失低:通过优化孔板的设计和取压方式,平衡孔板流量计能够降低流体通过时的压力损失。
量程比宽:平衡孔板流量计的量程比宽,能够适应不同流量范围的测量需求。
重复性和长期的稳定性好:由于采用了先进的设计和材料,平衡孔板流量计具有良好的重复性和长期稳定性。
耐脏污不宜堵:平衡孔板流量计的结构设计使其不易被脏污堵塞,适用于各种流体介质的测量。
四、应用场景
平衡孔板流量计广泛应用于石油、化工、电力、冶金、供热、供水等领域的过程控制和测量。它可用于气体、液体、气液两相、液态气体、双向流、脏污介质、浆料的测量。在工业生产中,平衡孔板流量计是节约能源、改进产品质量、提高经济效益和管理水平的重要工具。
综上所述,平衡孔板流量计是一种结构简单、测量准确、使用可靠的流量测量仪表。它采用先进的测量技术和结构设计,具有多种优点和广泛的应用场景。
