LUGB系列涡街流量计是利用卡门涡街原理进行流量测量的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零部件,因此可靠性高,维护量小。

涡流流量计的原理

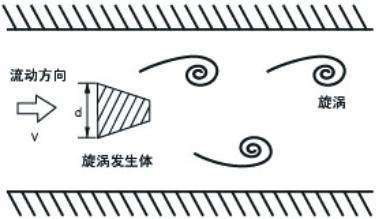

涡街流量计的工作原理是在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替产生投规律的漩涡(如图所示),这种漩涡就称之为卡门涡街,因此就叫做涡街流量计。卡门涡街的释放频率与流动速度及柱状物的宽状有关。

涡街流量计原理图示

涡街原理(图示)

涡街流量计是利用卡门原理和压电技术制造的速度式流量计,传感器输出的频率值与管道中介质流速成正比:Q=3600F/K, F= f = Sr × V/d

传感器压力损失:△P≤1.2ρV²

式中:F———流量脉冲频率,Hz;V———管道内流体平均流速,m/s;d———漩涡发生体迎流面宽度,m;D———传感器壳体内径,m;Sr———施特劳哈尔数 (无量纲 );ρ———被测介质密度,kg/m3;QV———工况下的体积流量 ,m3/h;QG———工况下的质量流量 ,kg/h;K———涡街流量传感器仪表系数,N/m3。

仪表系数K是流过传感器单位体积流量所产生的脉冲个数n。 每台传感器的K值是经过计量检定装置检定后给出的值, 并且是对传感器内所有几何尺寸和物理量进行系统检定。 K值大小随口径变化而变化,同口径K值较接近。
