电接点水位计的原理和特点

发布日期:2022-11-11 作者: 点击:

电接点水位计的工作原理:


电接点水位计是根据汽和水的电导率不同测量水位的。测量筒的电极在水中对筒体的阻抗小,在汽中对筒体的阻抗大,随着水位的变化,电极在水中的数量产生变化,转换成电阻值的变化,传送到二次仪表,从而实现水位的显示、 报警、保护联锁等功能。

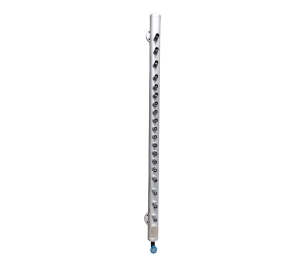

高压锅炉的锅水电导率一般要比饱和蒸汽的电导率大数万到数十万倍,电接点水位计是由水位测量容器、电极、电极芯、水位显示灯以及电源组成。电极装在水位容器上组成电极水位发送器。电极芯与水位测量容器外壳之间绝缘。由于水的电导率大,电阻较小,当接点被水淹没时,电极芯与容器外壳之间短路,则对应的水位显示灯亮,反映出汽包内的水位。而处于蒸汽中的电极由于蒸汽的电导率小,电阻大,所以电路不通,即水位显示灯不亮。因此,可用亮的显示灯多少来反映水位的高低。


电接点液位计最大的特点是不会一下子全坏掉,从锅炉安全上讲可靠性高。它是确保操作人员可以远距离观察液位的最后防线。所以虽然有很多性能比它好的液位计,但锅炉设计规范中还必须用它。主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉 起动分离器、水箱等的水位测量。本装置由测量筒和二次仪表组成。采用数码显示和汽红水 绿双色发光二极管显示液位。
