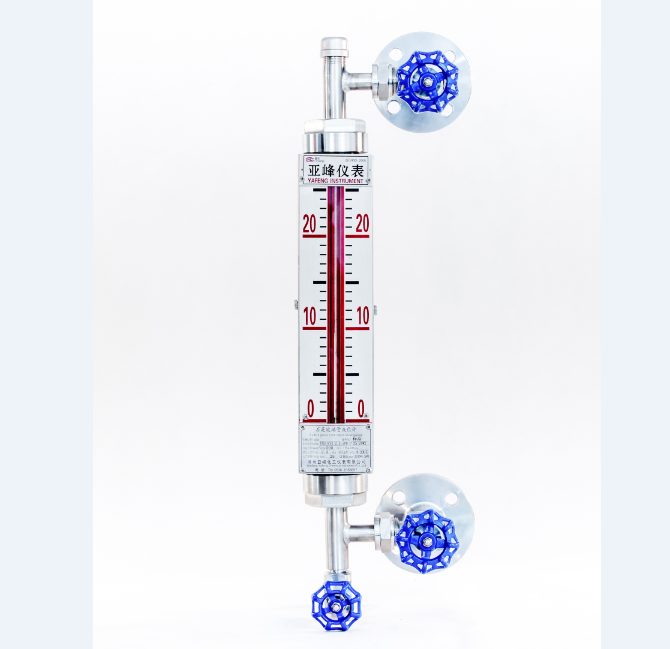

彩色石英管液位计

概述

       UGS/UNS系列彩色石英管液位计是采用光学原理及优质的石英管材质组合的液位产品,是普通玻璃板液位计的更新换代产品,广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上,如:水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量,同时适用于两种不同介质密度的界位测量。彩色液位计安装在各种测量容器上,可直接观测到液位变化,液相显示呈现绿色,气相显示呈现红色,界面测量呈三色分界面。液、气显示反差很大,在远距离观察、夜间巡视鲜明清晰。它成功地克服了普通板式液位计笨重,密封面积大,易渗漏,显示不清晰和近距离不易颜色观测的缺点。有标准型、保温型(不锈钢护套内加装保温管)、防腐型(接液部分内喷涂聚四氟乙烯)、无盲区全量程型,另同时可以选择加装照明设备,以利于夜间或者在光线不好的地方使用。

立即咨询
  • 产品概述
  • 技术参数
  • 选型表
  • 订货须知

概述:UGS/UNS系列彩色石英管液位计是采用光学原理及优质的石英管材质组合的液位产品,是普通玻璃板液位计的更新换代产品,广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上,如:水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量,同时适用于两种不同介质密度的界位测量。彩色液位计安装在各种测量容器上,可直接观测到液位变化,液相显示呈现绿色,气相显示呈现红色,界面测量呈三色分界面。液、气显示反差很大,在远距离观察、夜间巡视鲜明清晰。它成功地克服了普通板式液位计笨重,密封面积大,易渗漏,显示不清晰和近距离不易颜色观测的缺点。有标准型、保温型(不锈钢护套内加装保温管)、防腐型(接液部分内喷涂聚四氟乙烯)、无盲区全量程型,另同时可以选择加装照明设备,以利于夜间或者在光线不好的地方使用。

UGS考克式双色石英管液位计采用自封闭结构设计,上下阀门内装有安全钢珠,当石英管因意外损坏时,安全钢珠在容器内压的作用下自动封闭,防止容器内液体外溢,可大限度的提高测量安全性能。

UNS三通式双色石英管液位计采用大通径三通设计,适用于高粘度有色介质液位测量,如重油,润滑油等,当测量介质有腐蚀性时,也可进行衬氟防腐处理,适应于各种测量环境。

UGS考克式和UNS三通式石英管液位计可附带保温管、防霜翅片、照明装置等附加功能配件,并实现一体化装配。也可进行整体无盲区设计制造,可大限度地满足客户的测量需求。


技术参数:

特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃

抗压强度10MPa,膨胀系数5.5×10-7经特殊工艺处理后具有耐高温、高压和优良的机械特性。

公称压力

≤10MPa

石英管外径(mm)

Φ24,φ29,φ40

额定温度

≤450℃

伴热蒸汽夹套接口

G1/2外螺纹或客户指定

测量范围

测量范围由中心距而确定:300,500,800,1100,1400,1700,2000mm,特殊规格请注明尺寸。

自定封闭压力

>0.3MPa

法兰接口

HG/T20592~20635-2009,DN20,DN25等,若采用其他法兰请用户在订货时注明。

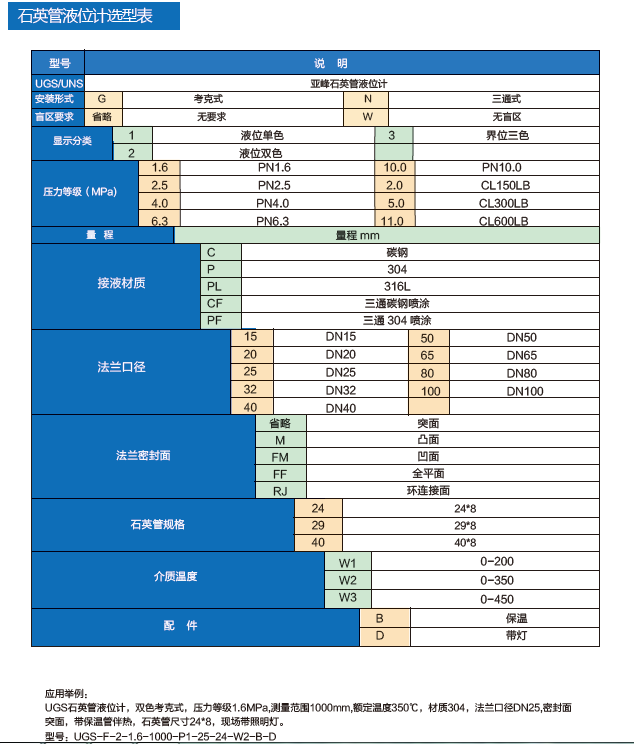

石英管液位计选型表
