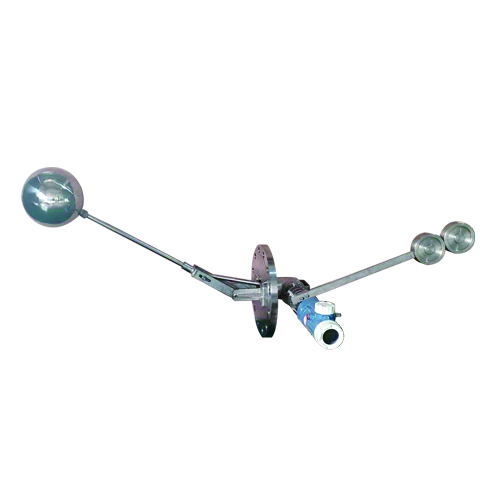

侧装智能大浮球液位变送器

概述

UQD型智能大浮球液位变送器是浮球液位变送器的升级产品,其变送器表头部分与测量机构采用分离式,使隔爆等级提高,测量更安全准确。特别适用于炼油厂的热重油(温度450,压力6.3MPa),粘稠脏污介质、沥青、含脂等油品以及易燃易爆,有腐蚀性等介质的液位连续测量,可广泛用于石油、化工、冶金、医药等工业领域,是生产过程控制中的理想液位仪表。



立即咨询
  • 产品概述
  • 技术参数
  • 选型表
  • 订货须知

概述:UQD型智能大浮球液位变送器是浮球液位变送器的升级产品,其变送器表头部分与测量机构采用分离式,使隔爆等级提高,测量更安全准确。特别适用于炼油厂的热重油(温度450,压力6.3MPa),粘稠脏污介质、沥青、含脂等油品以及易燃易爆,有腐蚀性等介质的液位连续测量,可广泛用于石油、化工、冶金、医药等工业领域,是生产过程控制中的理想液位仪表

工作原理:UQD型浮球液位变送器的测量部分由浮球与平衡杆和平衡锤组成力矩平衡机构,因此浮球可以自由地随液位的变化而升降。当液位改变时,浮球的位置发生相应的变化,通过球杆带动主轴转动,控制器内的角位移传感器与主轴通过齿轮啮合,将液位的变化转换成相应的电信号,再由控制器内部的电子电路将此信号转换为与液面变化成正比的标准电流信号。


公称压力

6.3MPa

环境温度

-40~80℃

输出信号

4~20mA+HART

介质密度

0.55g/cm3

浮球直径

Φ230mm

电气接口

M20*1.5(内)或1/2NPT

测量精度

1.5级

防爆等级

隔爆型:Exd IIBT1~T6

本安型:Exia IICT1~T6

温度范围

-40~225℃无散热片型

225~450℃带散热片型

防护等级

IP67

法兰口径

DN250

法兰标准

HG/T20592~20635-2009或客户指定法兰标准

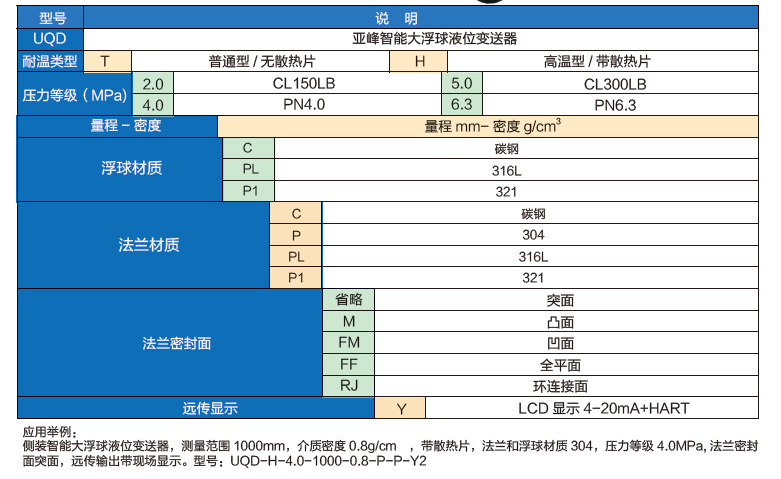

侧装智能大浮球液位变送器选型表

相关标签:智能大浮球液位变送器,电动大浮球液位变送器,智能大浮球液位计
