双色云母水位计

概述

  双色云母水位计是用于发电厂、石油化工及工矿企业的蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表,它是在国内外各种透射式双色水位计基础上,研制成功的一种新型双色水位计,该水位计具有测量精度高,观测效果好,窗口组件使用寿命长等特点。

自冲洗双色水位计是在传统双色水位计的基础上对本体进行功能化设计,增加了强冲洗功能。

在水位计本体顶部可增设置一个冷凝器,该冷凝器内部用带有中孔的隔板隔开,并偏向外侧一些。加隔板是防止冷凝水向一端流淌,偏向外侧是因为外侧温度低,形成冷凝水速度快,其目的是防止冷凝水在两列窗口流淌的冷凝水不一样多。当汽包内的饱和蒸汽流经冷凝器时,利用冷凝器的散热功能,形成大量的不含盐份的纯净水,该纯净水源源不断地顺两列窗口内表面冲洗观察窗,强制的将观察窗口云母上沾附的污垢冲走。更重要的是形成的大量纯净水流回到本体腔内,不断与本体内的饱和水进行置换,最终使本体腔内的饱和水变成无盐无杂质的纯净水,使窗口无挂垢,达到颜色高清晰、持久,提高了观察效果,延长了窗口组件的使用寿命。


立即咨询
  • 产品概述
  • 技术参数
  • 选型表
  • 订货须知

产品简介:

  双色云母水位计是用于发电厂、石油化工及工矿企业的蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表,它是在国内外各种透射式双色水位计基础上,研制成功的一种新型双色水位计,该水位计具有测量精度高,观测效果好,窗口组件使用寿命长等特点。

自冲洗双色水位计是在传统双色水位计的基础上对本体进行功能化设计,增加了强冲洗功能。

在水位计本体顶部可增设置一个冷凝器,该冷凝器内部用带有中孔的隔板隔开,并偏向外侧一些。加隔板是防止冷凝水向一端流淌,偏向外侧是因为外侧温度低,形成冷凝水速度快,其目的是防止冷凝水在两列窗口流淌的冷凝水不一样多。当汽包内的饱和蒸汽流经冷凝器时,利用冷凝器的散热功能,形成大量的不含盐份的纯净水,该纯净水源源不断地顺两列窗口内表面冲洗观察窗,强制的将观察窗口云母上沾附的污垢冲走。更重要的是形成的大量纯净水流回到本体腔内,不断与本体内的饱和水进行置换,最终使本体腔内的饱和水变成无盐无杂质的纯净水,使窗口无挂垢,达到颜色高清晰、持久,提高了观察效果,延长了窗口组件的使用寿命。

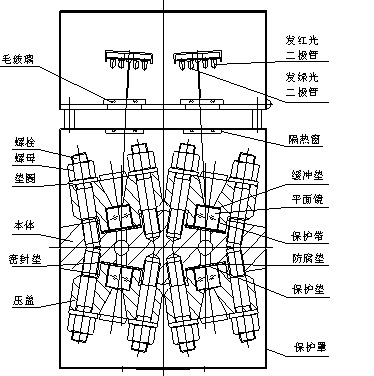

原理结构:


工作原理:

由光源发出的光通过红、绿滤色镜片,射向水位计本体液腔。在腔内汽相部分,红光射向正前方,而绿光斜射到壁上被吸收。而在腔内液相部分,由于水位的折射使绿光射向正前方,而红光斜射到壁上,因此在正前方观察,显示汽红水绿。


光源原理图(说明:涂黑表示绿色,涂灰表示红色。)


监视方式

正前方目视或彩色监视器监视

水位显示

依介质分色,汽红、水绿

安装中心距

670mm或按用户需求

照明光源

24V DC 60W发光二极管(LED)

接口形式

焊接或法兰联接

可视范围也可根据用户要求特殊制造


型号

说 明

UBYS

亚峰云母双色水位计

结构形式

1

单列式

2

双列式

过程连接

SW

无法兰焊接式

F

法兰式

连接规格

省略

液位单色

15

DN 15

20

DN 20

25

DN 25

32

DN 32

40

DN 40

50

DN 50

65

DN 65

80

DN 80

100

DN 100

安装方向

L

左侧安装

R

右侧安装

压力等级(MPa)

4.0

PN40

5.0

Class300

6.3

PN 63

10.0

PN 100

11.0

CL600LB

15.0

CL900LB

16.0

PN 160

25.0

CL1500LB

42.0

CL2500LB



量 程

量程 mm
