电磁流量计
YFLD系列电磁流量计是根据法拉第电磁感应原理设计制造的,可用来测量电导率大于20μs/cm导电液体的体积和瞬时流量,其特殊的内衬要求可适应各种腐蚀性介质流量测量,可测量各种强酸、强碱等强腐蚀性溶液,也可用于矿浆。泥浆等固液两相悬浮溶液的测量。现已广泛应用于化工、石油、造纸、冶金、轻纺、环保、食品等各个行业。
- 产品概述
- 技术参数

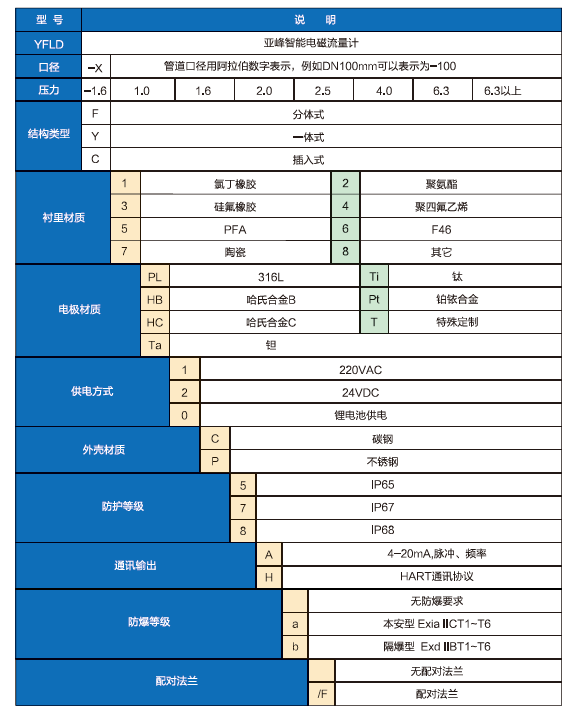

- 选型表
- 订货须知
概述:YFLD系列电磁流量计是根据法拉第电磁感应原理设计制造的,可用来测量电导率大于20μs/cm导电液体的体积和瞬时流量,其特殊的内衬要求可适应各种腐蚀性介质流量测量,可测量各种强酸、强碱等强腐蚀性溶液,也可用于矿浆、泥浆等固液两相悬浮溶液的测量。现已广泛应用于化工、石油、造纸、冶金、轻纺、环保、食品等各个行业。
测量优势:
1. 测量精度高,0.5级,稳定性能好;
2. 测量不受流体密度、粘度、温度、压力和电导率变化的影响;
3. 测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性;
4. 合理选择传感器衬里和电极材料,可达到良好的耐腐蚀和耐磨损性;
5. 转换器采用新颖励磁方式,功耗低、零点稳定、精度高。流量范围度可达150:1;
6. 转换器可与传感器组成一体型或分离型;
7. 转换器采用16位高性能微处理器,2×16LCD显示,参数设定方便,编程可靠;
8. 流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
9. 转换器采用表面安装技术(SMT),具有自检和自诊断功能;
10. 测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高;
11. 测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长;
12. 由于感应电压信号是整个充满磁场的空间中形成的,是管道截面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径;
13. 转换器采用国际先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等;
14. 双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。
YFLD型 | 性能参数 |
精度等级 | 0.5级 |
重复性 | 0.15% 0.25% |
导电率 | >20us/cm |
测量通径 | DN15~DN3000 |
流速范围 | 0.1~15m/s;流速分辨率:0.5mm/s |
介质温度 | 橡胶衬里≤80℃;F4衬里≤150℃ |
公称压力 | 1.0MPa 1.6MPa 2.5MPa 4.0MPa 25MPa |
壳体材质 | 20#碳钢 304不锈钢 316L 其他材质(可定制) |
衬里材质 | 氟丁橡胶;氟塑料(F4,F46,PFA)聚氨酯,氧化铝陶瓷等 |
电极材料 | 316L 哈氏合金B/C 钽 钛 碳化钨 铂铱合金等 |
电源 | 85~250VAC 45~63Hz;20VDC~36VDC |
显示界面 | 瞬时流量 瞬时流速 正向总量 负向总量 净累计总量 |
辅助功能 | 流量累积单位可选择 小信号切除 自带流量修正功能 |
智能报警 | 流体空管报警 励磁电流检测报警 电池容量检测报警 |
附加功能 | 定量报警 上下限报警 空管检测报警 |
输出信号 | 模拟电流信号 数字脉冲信号 数字频率信号 |
通迅协议 | 可带RS485/232通讯 HART MODBUS GPRS(选配) |
环境温度 | -30~+60℃ |
相对湿度 | 5%~95% |
防护等级 | IP67 IP68(可选) |
防爆等级 | 本安型IICT6 隔爆型ExdIICT6 |
耗散功率 | <20W(连接传感器) |
