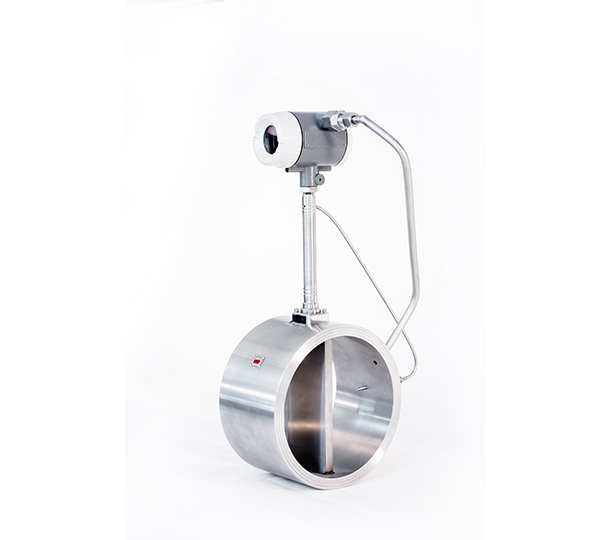

温压补偿一体式涡街流量计

概述

       LUGB系列涡街流量计是利用卡门涡街原理进行流量测量的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零部件,因此可靠性高,维护量小。

立即咨询
  • 产品概述

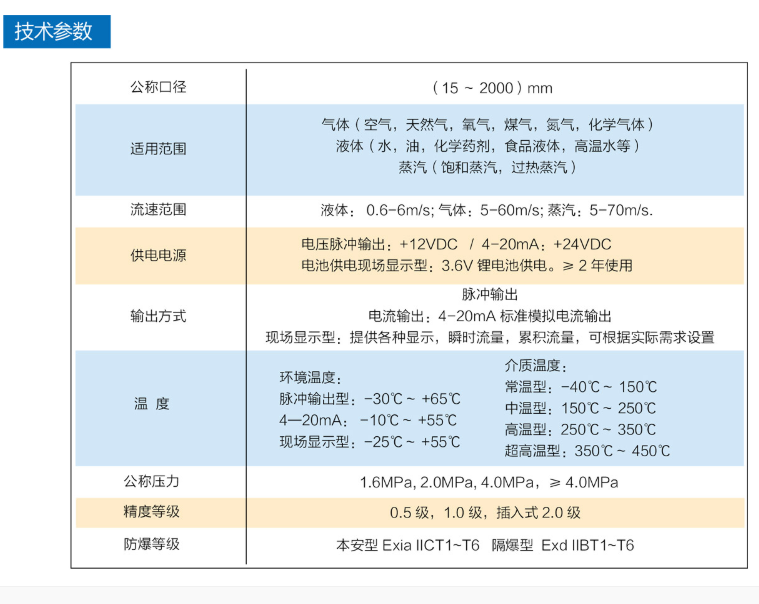

  • 技术参数

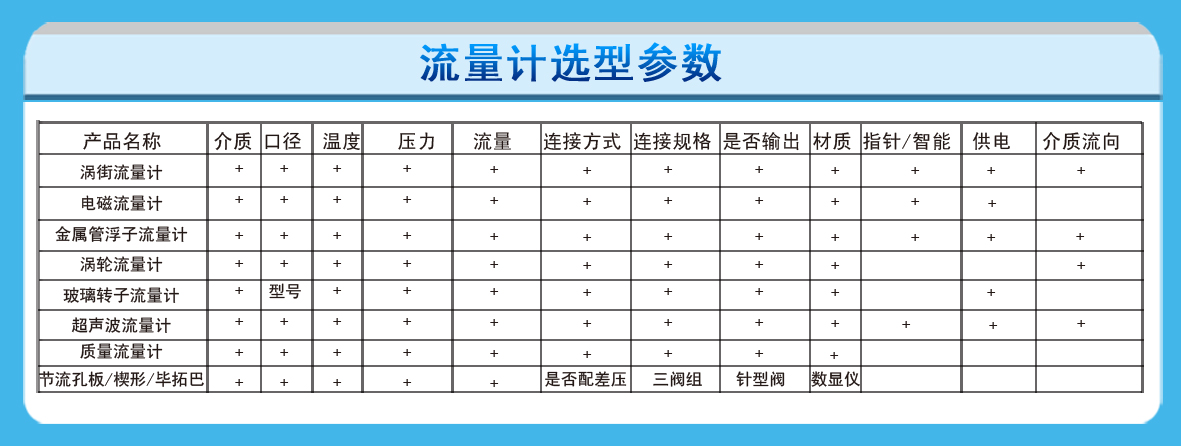

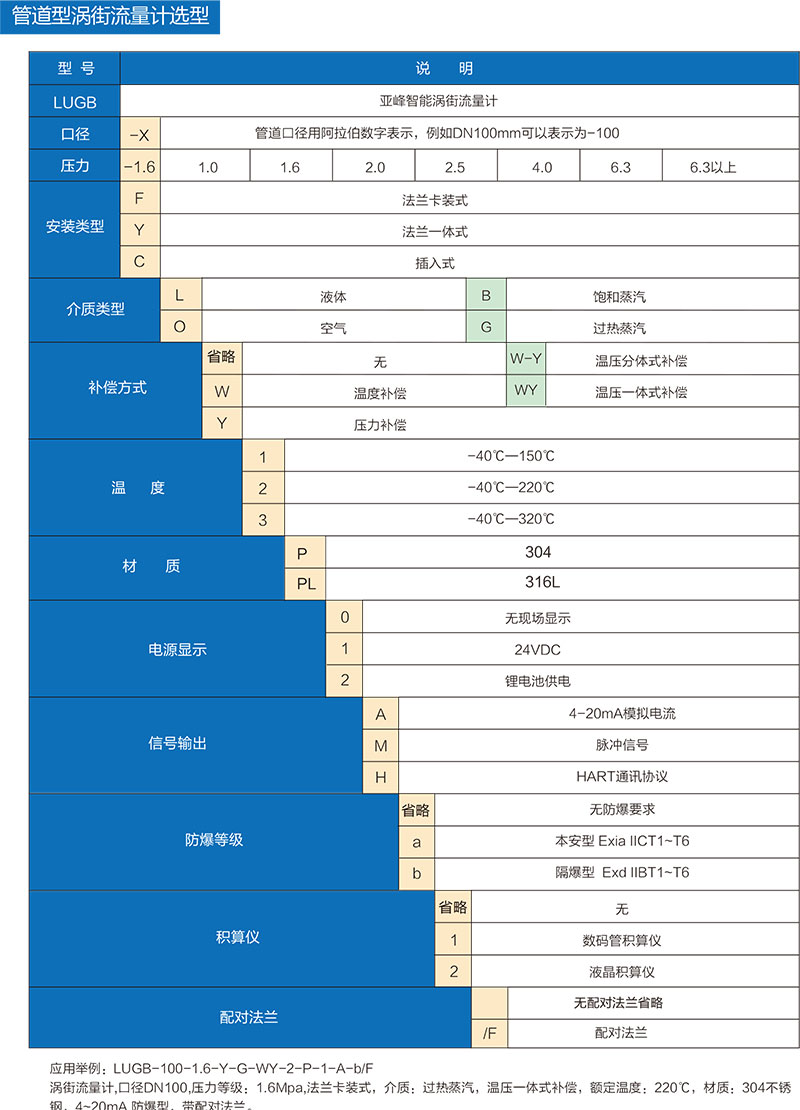

  • 选型表
  • 订货须知

LUGB系列涡街流量计是利用卡门涡街原理进行流量测量的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零部件,因此可靠性高,维护量小。

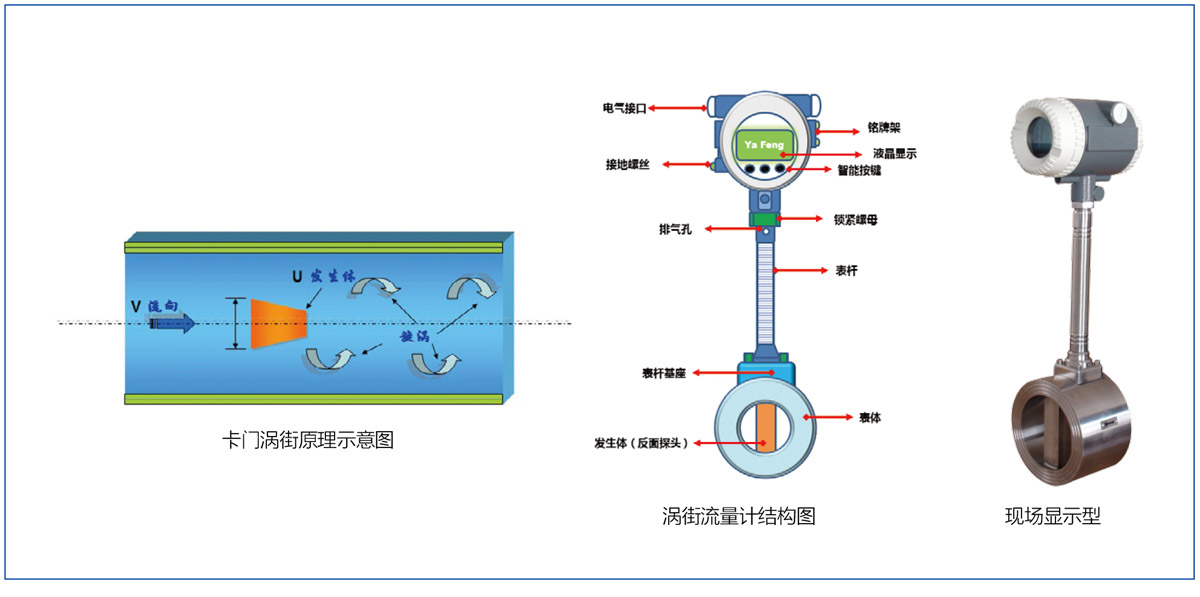

测量原理

磁性翻板液位计

如上图所示:

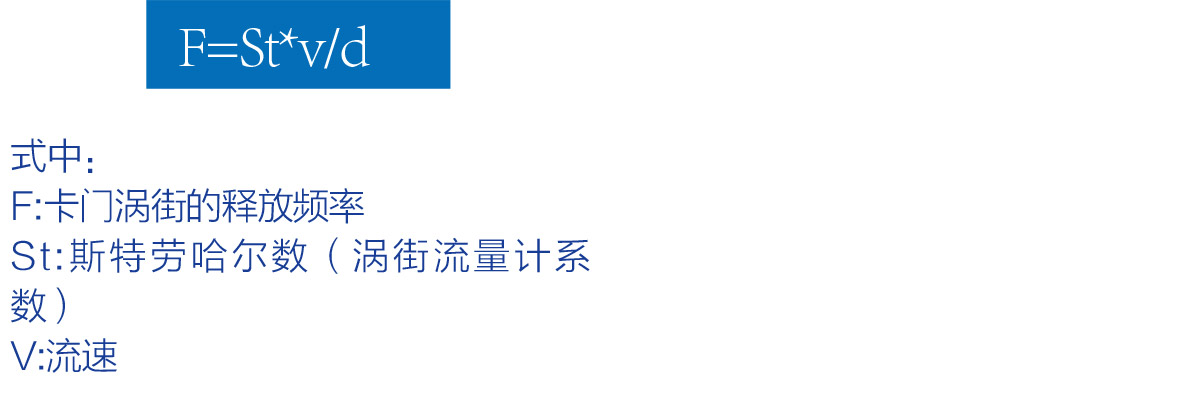

流体在管道中流经涡街流量计传感器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:

磁性翻板液位计

测量优势

可同时测量气体、液体、饱和蒸汽、过热蒸汽流量;

2、测量精度高:优于1.0%FS;

3、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠;

4. 全新点阵汉字液晶智能显示,使用操作更方便;

5、安装简单,操作维护方便 ;

6、检测传感器不直接接触被测介质,性能稳定,使用寿命长;

7、输出是与流量成正比的脉冲信号,无零点漂移,精度高;

8、测量范围宽,量程比可达1:10;

9、压力损失小,运行费用低,更具节能意义;

10、 电池供电型无需外接电源既可连续工作两年以上
