磁性翻柱液位计

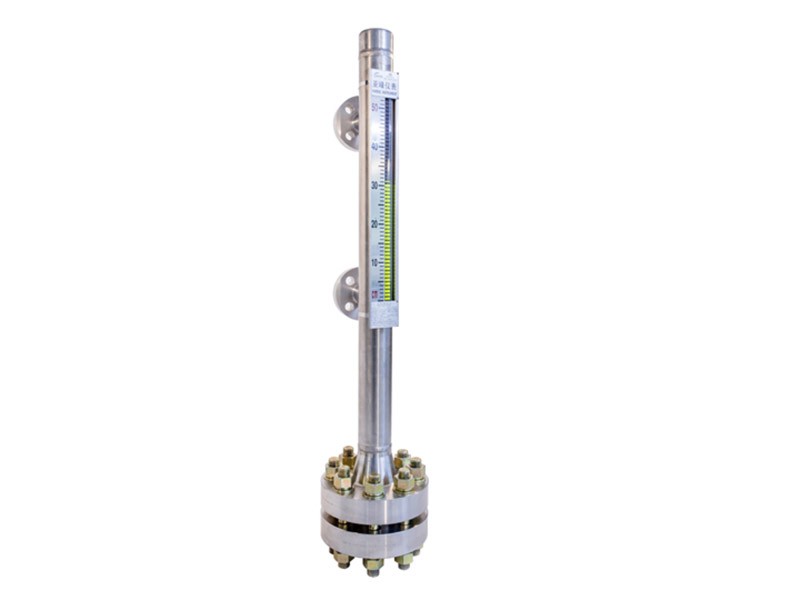

高温高压型磁性液位计

概述

UZC型高温高压型磁性液位计,是本公司专业针对高温高压测量环境设计的系列液位计。本系列产品具有如下优势:

1. 根据压力容器设计标准自主研发的壁厚模拟设计软件,可根据客户工况压力和温度范围,科学的设计出该产品承压腔室的壁厚和浮球的规格及尺寸,有效的提高了该系列产品的承压性能和安全性能。

2. 承压腔室和浮球采用单面焊接双面成型工艺,有效的保证了焊缝质量。

3. 针对不同压力级别,本产品的法兰连接密封面均采用高压设计,连接法兰密封面采用RJ环连接面时最高设计压力可达42MPa。

4. 探伤检测:本系列产品会根据不同的压力等级对焊接完成后的各零部件和腔室进行一系列的探伤检测,最大程度的确保焊缝质量和材料的零缺陷。

5. 显示面板针对高温环境,采用高温隔离技术,可有效的将显示面板与高温腔室进行高温隔离,提高的本产品的耐温性能和使用寿命,最高耐温可达450℃。

     6. 水压试验:本产品在生产完成后,会对其进行严苛的高压水压模拟实验,采用客户现场设计压力的1.25-1.5倍高压水压保压试验,高于客户现场使用压力的水压试验模拟客户现场使用压力,最大程度的保证了本系列产品的安全性能和密封性能,为客户的安全生产测量提供最安全可靠的产品。



立即咨询
  • 产品概述
  • 技术参数
  • 选型表
  • 订货须知

UZC型高温高压型磁性液位计,是本公司专业针对高温高压测量环境设计的系列液位计。本系列产品具有如下优势:

1. 根据压力容器设计标准自主研发的壁厚模拟设计软件,可根据客户工况压力和温度范围,科学的设计出该产品承压腔室的壁厚和浮球的规格及尺寸,有效的提高了该系列产品的承压性能和安全性能。

2. 承压腔室和浮球采用单面焊接双面成型工艺,有效的保证了焊缝质量。

3. 针对不同压力级别,本产品的法兰连接密封面均采用高压设计,连接法兰密封面采用RJ环连接面时最高设计压力可达42MPa。

4. 探伤检测:本系列产品会根据不同的压力等级对焊接完成后的各零部件和腔室进行一系列的探伤检测,最大程度的确保焊缝质量和材料的零缺陷。

5. 显示面板针对高温环境,采用高温隔离技术,可有效的将显示面板与高温腔室进行高温隔离,提高的本产品的耐温性能和使用寿命,最高耐温可达450℃。

     6. 水压试验:本产品在生产完成后,会对其进行严苛的高压水压模拟实验,采用客户现场设计压力的1.25-1.5倍高压水压保压试验,高于客户现场使用压力的水压试验模拟客户现场使用压力,最大程度的保证了本系列产品的安全性能和密封性能,为客户的安全生产测量提供最安全可靠的产品。


测量范围

300-15000mm

额定温度

≤450℃

测量精度

±5mm

介质粘度

≤0.02Pa.S

公称压力

≤42MPa

跟随速度

≤0.08m/s

介质密度

≥0.35g/cm3

变送输出

两线制4-20mA,DC600Ω负载

介质密度差

≥0.03g/cm3(测量界位)

连接法兰尺寸

HG/T20592~20635-2009,DN20,PN2.5若采用其他法兰请用户在订货时注明。

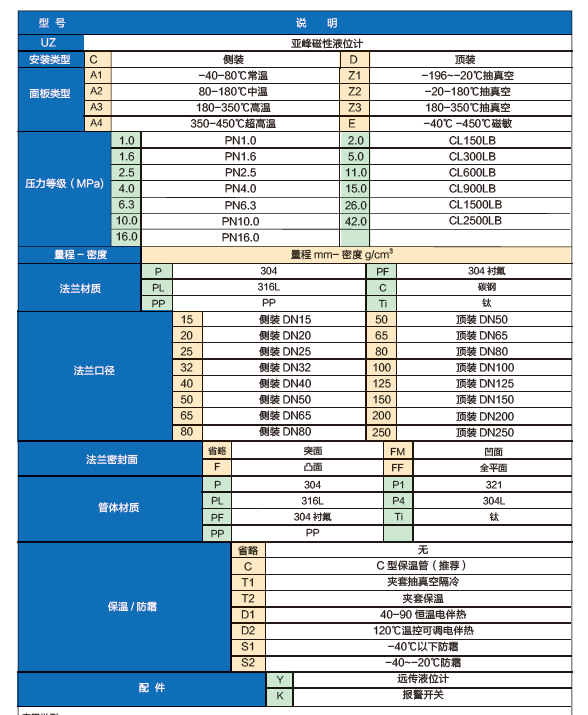

磁性液位计选型表
