磁性翻柱液位计

广东石英管液位计

概述

UGS/UNS系列双色石英管液位计是采用光学原理及优质的石英管材质相结合的液位产品,是普通玻璃管液位计的更新换代产品,广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上。


立即咨询
  • 产品概述
  • 技术参数

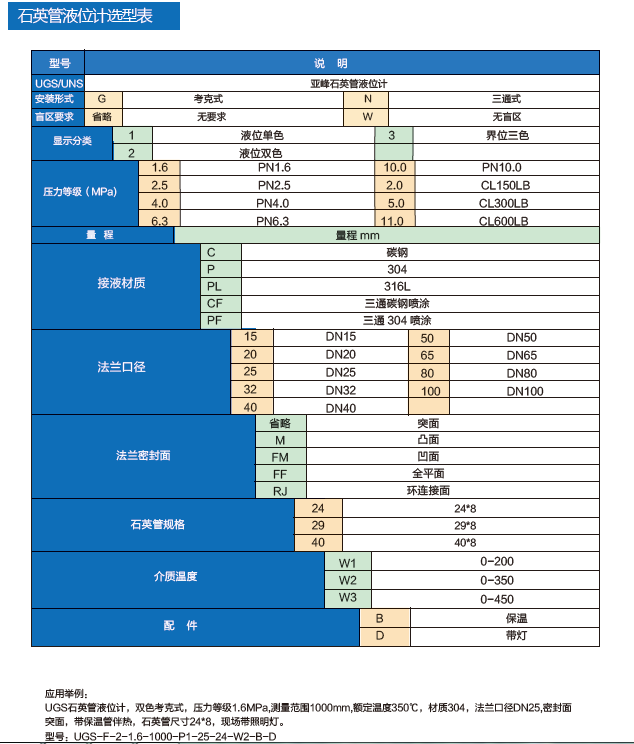

  • 选型表
  • 订货须知

UGS/UNS系列双色石英管液位计是采用光学原理及优质的石英管材质相结合的液位产品,是普通玻璃管液位计的更新换代产品,广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上,如:水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量,同时适用于两种不同介质密度的界位测量。双色液位计安装在各种测量容器上,可直接观测到液位变化,液相显示呈现绿色,气相显示呈现红色,界面测量呈三色分界面。液、气显示反差很大,在远距离观察、夜间巡视鲜明清晰。它成功地克服了普通板式液位计笨重,密封面积大,易渗漏,显示不清晰和近距离不易颜色观测的缺点。有标准型、保温型(不锈钢护套内加装保温管)、防腐型(接液部分内喷涂聚四氟乙烯)、无盲区全量程型,另同时可以选择加装照明设备,以利于夜间或者在光线不好的地方使用。



测量原理:在液位计显示方面,充分利用光的反射和折射原理,使用特殊结构和工艺设计制造,液位计显示液相呈绿色,气相显示呈红色,液位显示更加直观清晰,远远优于普通玻璃管液位计,可直接读取容器内液位实际液位高度。



产品特点:

1、耐高温和耐高压性:

本产品石英管原材料选用纯度高达99.99%二氧化硅的透明石英管,采用特殊工艺处理,具有很强的耐高温、耐高压和优良的机械性能,其变形点温度高达1077℃,软化点温度1730℃,抗压强度10MPa.膨胀系数5.5X10-7。相比较玻璃管液位计玻璃管具有更强耐腐蚀性和耐压性,具有厚度均匀、透明度高、示值清晰、耐腐蚀、耐温高、耐压力高等特点。

2、双色彩色显示液位或界位:

本产品石英管采用特殊结构,同时液位计护罩经特殊工艺处理,充分利用自然光在空气和液体中的折射和反射原理,使气相显示为红色,液相显示为绿色,红绿相间处为测量液位,使液位显示更加直观清晰。

3、自封闭设计:

本产品的考克(阀门)部分采用安全的自封闭结构设计,当玻璃管因外力发生碎裂时,可有效的防止测量容器罐内介质继续不间断的流出造成事故或经济损失,自封闭结构为玻璃管的安全测量提供了很有效的安全保障。

4、低温可带温度加热或冷却装置:

可根据客户测量要求定制伴热或冷却装置,连接口形式多样,可根据客户现场接口形式或尺寸进行定制,安装方便,无需客户更换接口形式或尺寸。在加热时,可以通蒸汽或热水加热,防止温度过低造成介质冷冻或结晶。在冷却时:当测量介质温度过高,容易产生气化时,可通入冷水冷却,减缓介质气化,使液位显示更加准确稳定。

5、显示刻度标尺:

本产品面板显示刻度材质采用优质铝合金材质,面板显示刻度清晰,刻度精准,可长久使用不易掉色。

6、照明装置:

为了提高本产品的易观测性,本产品可在护照内增加照明装置,可在黑暗环境方便的使用,显示示值清晰,准确,读数方便。

7、无盲区设计:

本产品为满足客户无盲区测量要求,可通过特殊的工艺结构设计,实现该产品的无盲区的测量要求。




测量范围

2000mm

工作压力

10MPa

温度范围

520℃

钢球自锁压力

0.3MPa

石英管外径

Φ24、φ29、φ40

可选连接方式

法兰或螺纹(其规格尺寸客户可协议定制)

考克材质

碳钢、304、PP(其他可协议定制)

法兰材质

碳钢、304、PP(其他可协议定制)

护罩材质

碳钢、304(其他可协议定制)

标尺材质

优质铝合金

可选配件

蒸汽伴热装置(带连接接口)

等伴热蒸汽夹套接口

G1/2外螺纹(其他规格尺寸可协议)

法兰连接

DN20,DN25,(其他规格尺寸可协议定制)



相关标签:石英管液位计,石英管液位计价格,石英管液位计批发
