浮筒液位计如何测量液位和界位

发布日期:2022-04-07 作者: 点击:

浮筒液位变送器是连续测量液体的液位仪表,广泛应用于石油、化工、电力等行业。UTD系列智能浮筒液位变送器是本公司经过多年的经验累积、探索、研究,借鉴国内外同类产品测量优势研制而成。仪表测量可靠,抗干扰能力强。变送器采用微处理器进行信号处理,具有量程范围宽,零点可任意迁移,故障智能诊断,双向通讯等功能。那么浮筒液位计是如何测量液体的液位和界位?

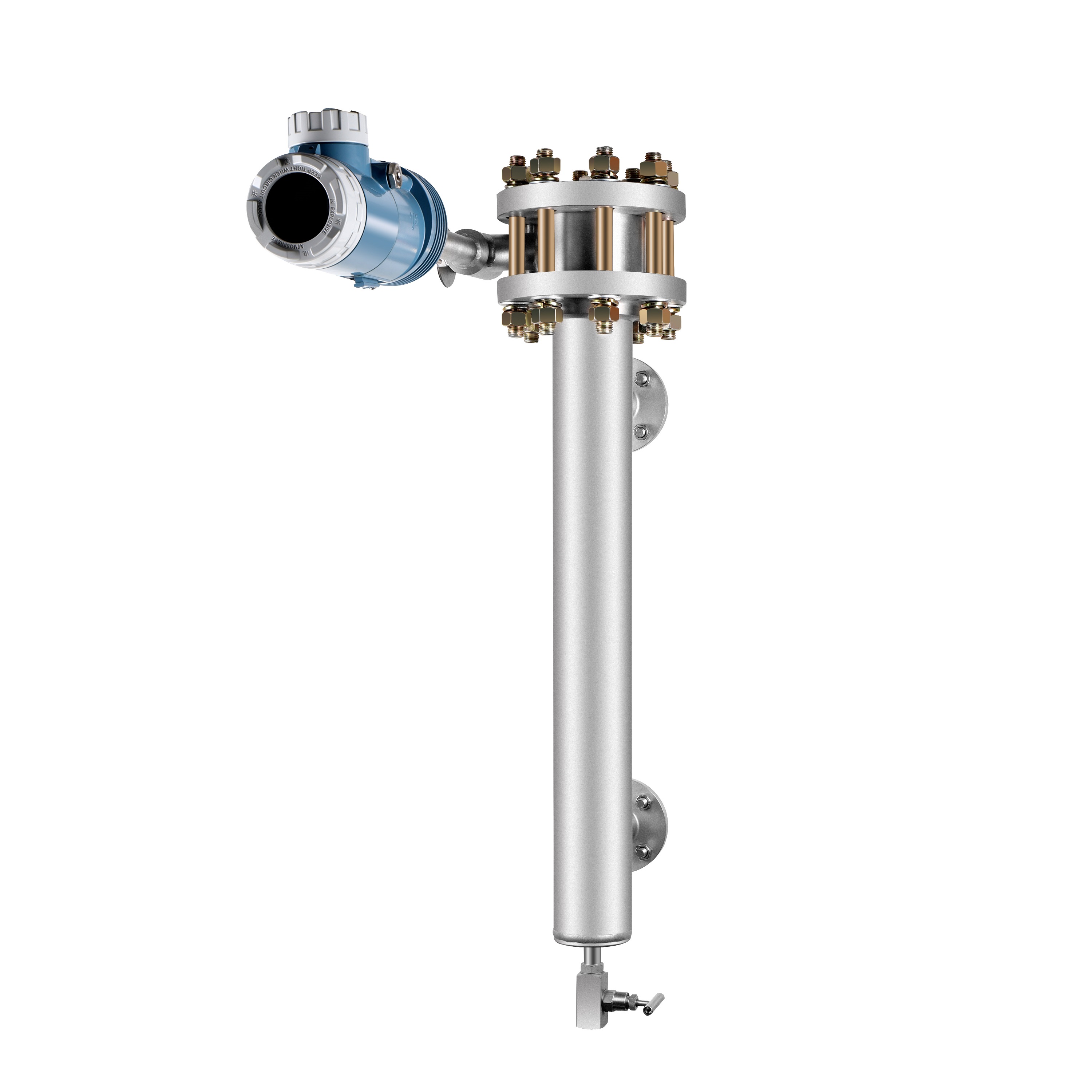

浮筒液位变送器

1、液体界面测量

对于界面测量,是针对两种液体介质来说,因此需要两种液体介质有明显的分界面,若分界面不明显,则测量精度会变的很低,甚至无法测量。通常只要两种液体介质的比密度差大于0.2时,测量范围就能够满足,因此石化规范中要求比密度差的值需大于0.2。当两种液体介质的比密度差大于0.5时,两种介质的浮力影响差别就会变大,对于有限的浮筒条件来说,会造成浮筒成本提高和精度的降低。虽然石化规范中并没有对此做要求,但是化工部规范中仍保留了0.5g/cm3的上限推荐要求,因此就性价比而言,这种情况可以考虑选别的测量方式的液位计。通常不同的生产厂家都会在样本里注明界面测量时的密度差需大于0.1,也有些可能会更小点。


2、液体液位测量

对于液面测量,是针对气体和液体来说,所以通常比密度差会在0.5~1.5之间。在此,若我们粗略的认为气体的密度非常小,相对液体可忽略时,密度差的值基本与液体的密度值大小相等,因此原化工部的规范中对液位测量的参考范围值使用的是液体的密度。当密度小于0.5时,液体属于非常轻的液体,由于浮筒的重量是一定的,测量范围一般通过改变其直径、长度及密度来实现,而直径、长度等的改善是有限的,因此对材质会有特殊的要求,造价就会很高,已不经济实用。通常生产厂家会在样本上注明适合的密度或比密度范围,大部分大于0.45或0.5,也有个别厂家样本上密度可以达到0.2,若这样,那么浮筒的材料会非常的轻,同时还要满足工艺的复杂工况,成本和维护也早已超出实际要求。当密度大于1.5时,液体属于比较重的液体,甚至粘稠,不但浮力会特别大,还可能会吸附在浮筒上。但同样,浮筒的直径、长度、材质等改善是有限的,因此超过1.5时也不宜再使用浮筒。很多厂家样本上比密度或密度的Z大值都是1.5,也有达到3.0的,随着现代技术的发展,液体介质比密度值在2.0左右的工况目前遇到的情况还是比较多的。


目前大部分浮筒液位计都是以密度和密度差作为液位测量和界面测量的参考范围,其值大小上和无量纲量比密度和比密度差很接近。通常对于液位测量的液体密度要求为0.5~1.5g/cm3,对于界面测量则要求两种介质的密度差应大于0.1g/cm3。
