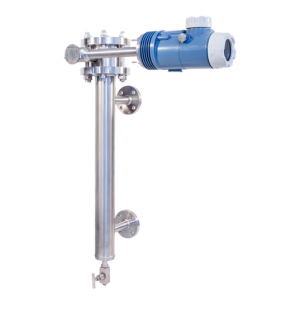

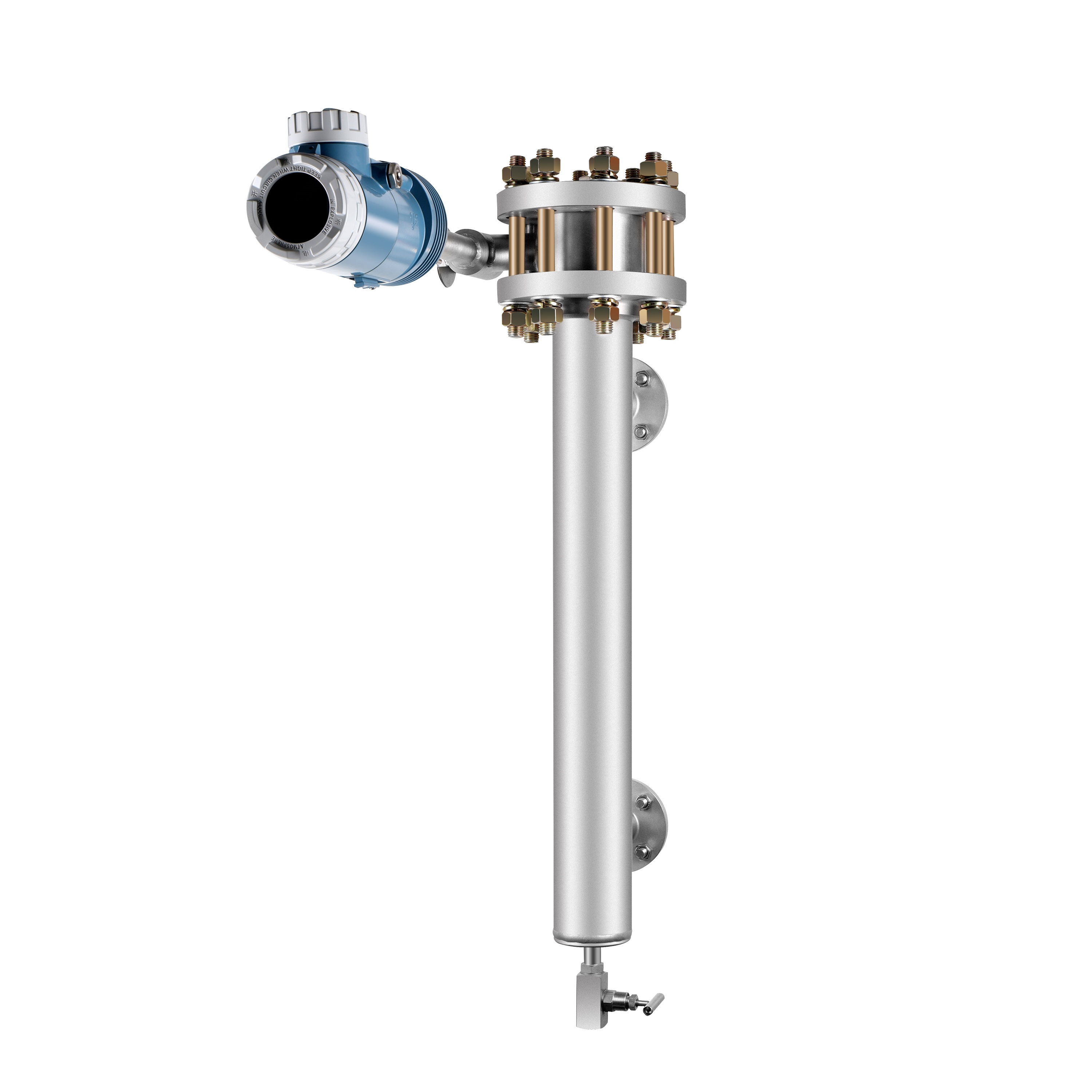

国产智能浮筒液位计

概述

我公司生产的UTD系列智能浮筒液位变送器是连续测量液体的液位仪表,广泛应用于石油、化工、电力等行业。


立即咨询
  • 产品概述
  • 技术参数

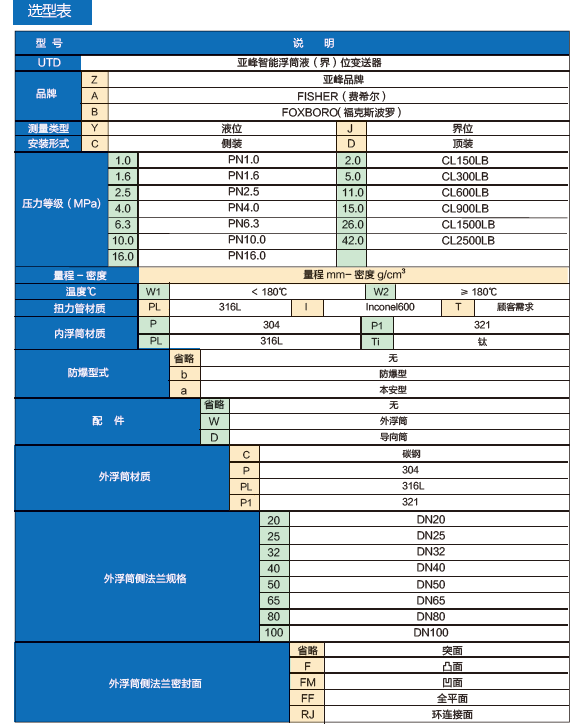

  • 选型表
  • 订货须知

概述:我公司生产的UTD系列智能浮筒液位变送器是连续测量液体的液位仪表,广泛应用于石油、化工、电力等行业。UTD系列智能浮筒液位变送器是本公司经过多年的经验累积、探索、研究,借鉴国内外同类产品测量优势研制而成。仪表测量可靠,抗干扰能力强。变送器采用微处理器进行信号处理,具有量程范围宽,零点可任意迁移,故障智能诊断,双向通讯等功能。

结构原理:

智能浮筒液位变送器由三部分组成:传感器、转换器、变送输出。

传感器部分,是根据阿基米德原理设计的,当被测液体液位发生变化时,浮筒浸在液体中的体积与浮力成正比。因此,检测出浮筒所受的浮力,也就间接地检测出液位的高度。

转换器部分,浮筒浸在液体中受到浮力和重力作用,通过扭力管中的扭力杆传递,使差动变送器输出相应的信号。

变送输出部分,智能电路板将输入的液位信号经滤波转换放大后,输出标准的4~20mA电流信号。


供电电源

DC24V

介质比重

液位密度:0.43g/cm3;界位密度差:0.08g/cm3

输出信号

智能型4~20mA+HART

防护等级

IP67

负载电阻

600Ω

测量范围

300-2500mm

精度等级

0.5级

公称压力

42MPa

环境温度

-40~60℃

连接法兰尺寸

HG/T20592~20635-2009,DN40,DN50等,若采用其他法兰请用户在订货时注明。
