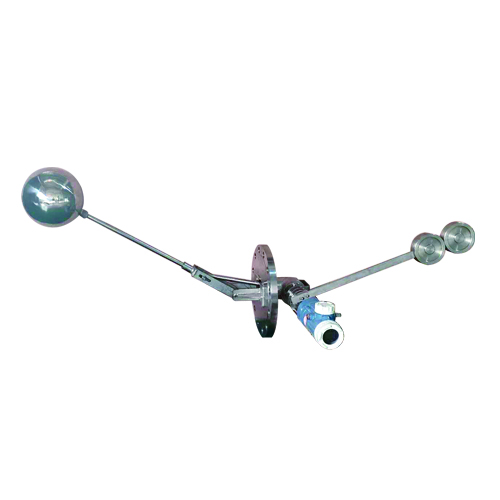

UQD系列智能大浮球液位变送器是电动浮球液位计的第三代升级产品，在原有前两代液位变送器的基础上，在产品维护、仪表灵敏性、耐高温性能、密封可靠性方面都进行了大幅度的提升和改进。

该系列产品主要根据阿基米德浮力的原理，当液位升降时， 其漂浮在测量介质液面位置的大浮球受到浮力作用，会随液位的升降而上下浮动，带动从动连接机构角度进行变化，从而将液位变化转化为角度变化，在通过高精度角度传感器将角度变化转化为液位变化以及模拟信号进行输出。

为了提高产品的灵敏性，设计了一套杠杆配重平衡重锤，可根据密度和量程的变化，在外部调整重锤的数量和位置，从而达到平衡浮球浮力，浮球重力，连杆重力以及各连接轴之间的摩擦力的目的，有效提高产品的灵敏性和稳定性。

其变送器表头部分与测量机构采用分离式，使隔爆等级提高，测量更安全准确。该变送器将模拟电压信号转换成4~20mA两线制电流信号输出，并且加载了HART协议通讯。可以实现对仪表的远程组态、监测、维护及校准等功能，并可构成生产过程测量、监督管理系统。特别适用于炼油厂的热重油（温度≤450℃，压力≤6.3MPa），粘稠脏污介质、沥青、含脂等油品以及易燃易爆、有腐蚀性等介质的液位连续测量，可广泛用于石油、化工、冶金、医药等工业领域，是生产过程控制中的理想液位仪表。

产品特点：

UQD 智能大浮球液位变送器主要由测量传感机构和智能变送器两大部分组成。测量传感元件为圆球型浮球。而变送器则采用平衡杆和平衡锤与浮球构成的力矩平衡机构，因此浮球可以自由地随液位的变化而升降。根据不同的结构特点分为 UQD—1 小转角型、UQD—2 大转角型两种结构。当液位改变时，浮球的位置发生相应的变化，带动主轴转动，主轴与表头（发讯器）角位移传感器输出轴相连接，角位移传感器将浮球随液位的变化转换成相应的电信号，再由浮球控制器内部的电路将此信号转换为与液面变化成正比的标准电流信号。
