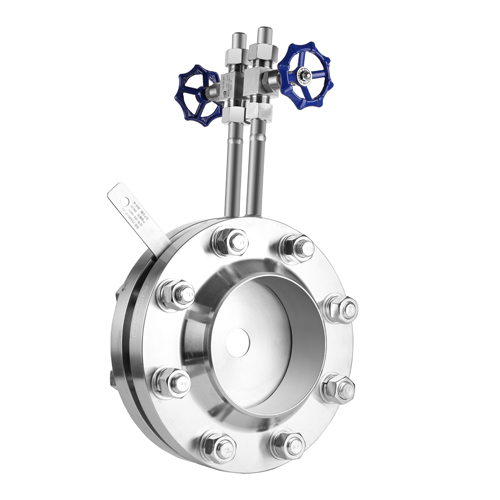

孔板流量计如何确定取压口的位置

孔板流量计如何确定取压口的位置

孔板流量计如何确定取压口的位置：

测量气体流量时，取压口在管道的上半部；

测量液体流量时，在管道的下半部与管道的水平中心线成0～45°夹角的范围内；

测量蒸汽流量时，在管道的上半部与管道水平中心线成0～45°夹角的范围内；

孔板流量计的安装注意事项：

1．气体取压口要在管道上部；液体取压口在侧面以下但不要在正下方，沉积颗粒会堵着取压口的；蒸汽的话取压口在管道侧面；

2．孔板方向不要弄错了，标“+"的为正向，“-"为负向，“+"是迎着流体过来的方向。

3．正负取压口引出的导压管在任何情况下都要保持平行；

4．孔板一般都要配合差压变送器用的，导压管与差压变送器连接时要注意正负压不要装反，“H"为正，“L"为负；

5．测气体的话差压装置建议放在管道上方，液体的话放在管道下部，测蒸汽如果有配冷凝器的话，应当保持冷凝器在同一水平面高度上。
