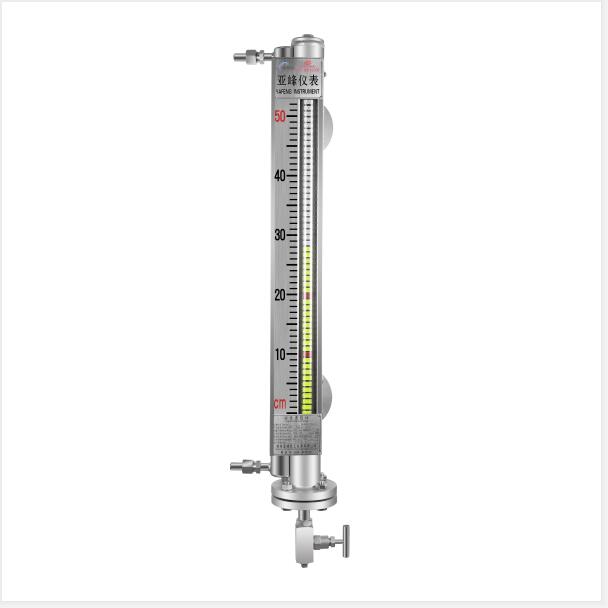

磁性翻柱液位计

磁性液位计

概述

       UZ系列磁性液位计也称磁翻柱、磁翻板、磁性浮子液位计等,可以在高温、高压、高粘度和强腐蚀条件下,安全可靠地测量液位,具有读数直观,显示醒目,测量范围大等优点。与磁性开关和液位变送器配套使用时,可以实现液位(界位)地上下限报警及远距离检测和控制。该系列产品广泛用于电力、石油、化工、冶金、环保、医药、食品等各行业过程中的液位测量和控制。

立即咨询
  • 产品概述
  • 技术参数
  • 选型表
  • 订货须知

概述:UZ系列磁性液位计也称磁翻柱、磁翻板、磁性浮子液位计等,可以在高温、高压、高粘度和强腐蚀条件下,安全可靠地测量液位,具有读数直观,显示醒目,测量范围大等优点。与磁性开关和液位变送器配套使用时,可以实现液位(界位)地上下限报警及远距离检测和控制。该系列产品广泛用于电力、石油、化工、冶金、环保、医药、食品等各行业过程中的液位测量和控制。

结构原理:该液位计是根据浮力原理和磁耦合原理工作的,当被测容器中的液位升降时,液位计腔体中的浮子也随之升降。浮子内的永久磁钢通过磁耦合传递到现场指示面板荧光翻片;当液位上升时,翻片荧光面翻转,当液位下降时,翻片非荧光面翻转,指示器的黄黑或红白交界处即为容器内介质液位的实际高度,从而实现液位指示。


测量范围

300-15000mm

额定温度

≤450℃

测量精度

±5mm

介质粘度

≤0.02Pa.S

公称压力

≤42MPa

跟随速度

≤0.08m/s

介质密度

≥0.35g/cm3

变送输出

两线制4-20mA,DC600Ω负载

介质密度差

≥0.03g/cm3(测量界位)

连接法兰尺寸

HG/T20592~20635-2009,DN20,PN2.5若采用其他法兰请用户在订货时注明。

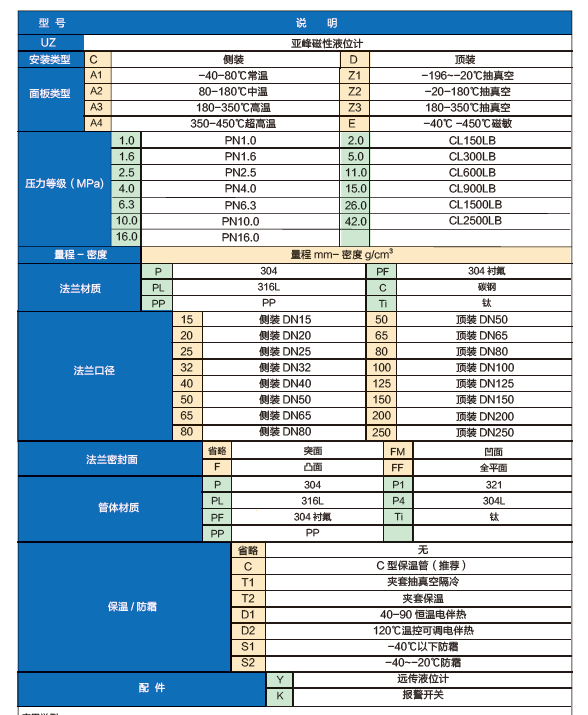

磁性液位计选型表
