山东一体孔板流量计

概述

       YFLJ一体孔板流量计将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,一体型孔板装置更简单,无须引压管,结构紧凑,安装方便。可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

立即咨询
  • 产品概述
  • 技术参数
  • 选型表
  • 订货须知

概述:YFLJ一体孔板流量计将标准孔板与多参数差压变送器(或差压变送器、温度变送器压力变送器)配套组成的高量程比差压流量装置,一体型孔板装置更简单,无须引压管,结构紧凑,安装方便。可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

产品优势:

1. 结构紧凑,安装方便;

2. 耐压性能更好,法兰一体式密封性能更好;

3. 无需引压管,检测的差压信号更可靠,测量准确度更高;

4. 安装方式多样,法兰卡装和法兰一体式可选择;

5. 取压方式:法兰取压;角接取压,环式取压;行径取压等。


测量介质

液、气、蒸汽、混相流

量程比

1:10,1:15

测量口径

15mm≤DN≤1200mm

测量精度

0.5级,1.0级

公称压力

PN≤42MPa

材质

可根据测量介质择优选取

温度范围

-50℃≤t≤550℃

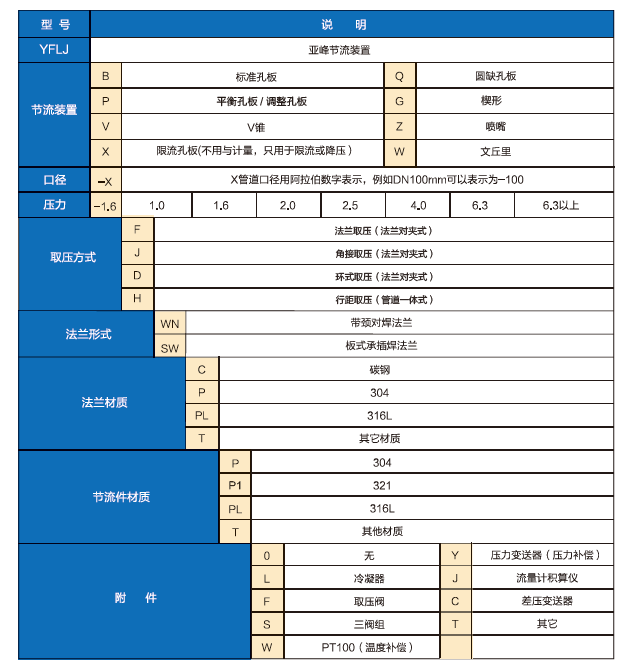

节流装置选型表

相关标签:一体孔板流量计,孔板流量计,节流装置
